仰拱是隧道結構的主要組成部分之，它是隧道結構的基礎。它方面要將隧道上部的地層壓力通過隧道邊墻結構或?qū)⒙访嫔系暮奢d有的傳遞到地下，而且還有的抵抗隧道下部地層傳來的反力。實際上它是能承受地層荷載和路面臨時荷載（動荷載）的種地基梁（板）。為此仰拱的受力狀態比較復雜。從內外的交通隧道工程病害的實例來看，由于隧道仰拱結構的設計、施工原因，而出現隧道結構失穩，路面沉降開裂，翻漿冒泥病害的實例不在少數。為此在施做仰拱結構時必須精細，其結構物定要符合規范和設計要求。

品牌：高飛橋隧
產品型號：GF-YGZQ
技術要求：根據隧道施工要求設計制作方案

產品性能：

主橋跨度：20m（12m仰拱）30m（24m仰拱），

材質：Q345B

驅動電機功率：2×(7.5-11)kW

隧道半徑：R1 10m R2 5.5m

行走速度：6m/min

油缸行程：300mm-800mm

液壓電機功率：7.5kW-11kW

液壓系統壓力：16mpa-32mpa

*參數會根據具體項目有所調整

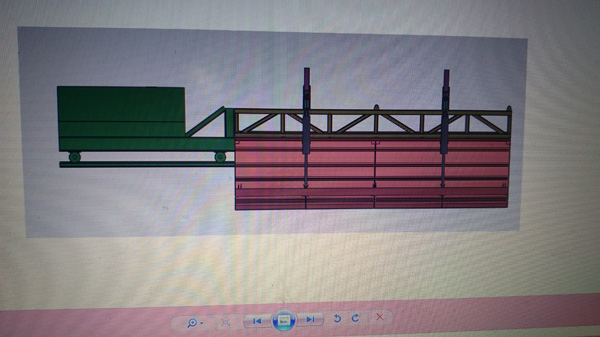

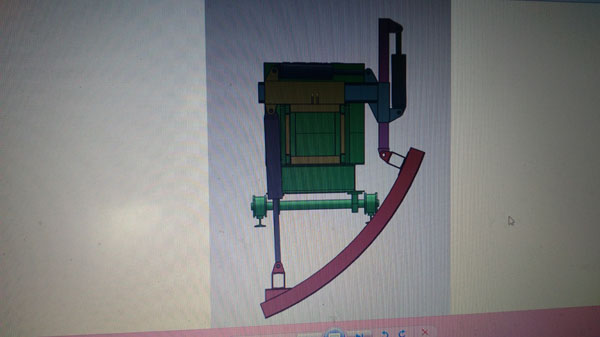

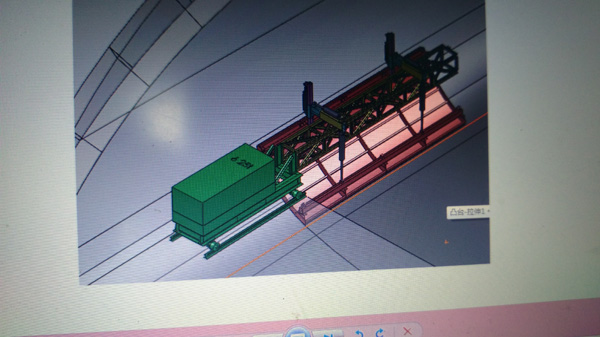

結構∶液壓驅動自行式移動棧橋，主要由前橋、主橋、后橋、前段支架、后段支架、行走驅動裝置、行走支架七個部分組成。

作用∶在橋身下進行砼施工的同時，可讓車輛從填充層通過棧橋直達下臺階，配合各類臺階法開挖方式下的仰拱（底板）砼施工，實現早封閉、早成環的施工要求。

產品優點：

1、棧橋的跨度大，滿足一次性進行12米和24米兩種工況仰拱混凝土澆筑，大大提高了仰拱施工的速度。

2、棧橋的強度高，可安全地通過重量不超過60噸的的各類施工車輛。

3、棧橋上方空間開闊，方便各種施工車輛的通行，混凝土罐車可方便的在棧橋兩側傾倒混凝土，挖掘機也可以無障礙的在棧橋上進行回轉，便于清理仰拱余渣。

4、棧橋的各部件全部采用液壓傳動，工作平穩，可靠性高。
